Заказчик работ:
ТСИ-Инжиниринг
Месторасположение:
Москва, ул. Сретенка д.8
Объёмы работ:
Сканирование фасада 800 кв.м. Создание 3D-модели
Сроки:
Полевой этап - 14 дней
Камеральный этап - 7 дней
Объект: реставрация исторической застройки.
Перед нашими инженерами стояла нетривиальная задача: создать высокоточную 3D-модель фасада здания на Сретенке для последующего восстановления сложной лепнины. Заказчику требовалась точная цифровая основа, по которой проектировщики и реставраторы смогут воссоздать архитектурный декор без малейшей потери оригинальной геометрии и пропорций.
Выполненные работы
3D сканирование
- Проведение 3D-сканирования
- Камеральная обработка
- Создание 3D модели в формате dwg
Исполнители:
Сергей Сергеев
3D-сканирование
Виталий Куликов
Камеральная обработка
Особенности проекта и наши решения
Объект изначально классифицировался как сложный из-за плотной городской застройки и богатого архитектурного рельефа.
1. Ограничения на аэросъемку: Полноценно отснять фасад с воздуха было невозможно из-за запрета запуска дронов. При наземном же лазерном 3d- сканировании выступающие элементы декора и карнизы неизбежно создают теневые участки (перекрытия). Снять сложную лепнину только снизу — значит потерять часть критически важных данных о её верхней геометрии.
Как решили: Чтобы обойти физические ограничения локации, наши специалисты разработали сложную схему расстановки станций сканирования. Точки стояния прибора подбирались с математической точностью: мы ловили углы так, чтобы лазерный луч перекрестно охватил две целевые стены и зафиксировал лепнину без геометрических провалов.
2. Высокая детализация: Архитектурный декор требует миллиметровой точности фиксации, которую невозможно обеспечить классическими обмерами.
✅ Как мы решили задачу: инженерия и гибридное моделирование
Мы начали с аудита: детально изучили исходные материалы и черновое облако точек от предыдущих изысканий. Совместно с заказчиком утвердили финальный уровень детализации (LOD) и формат выдачи.
После завершения полевого этапа и сшивки облака точек началась стадия гибридного 3D-моделирования. Чтобы выдать идеальный результат, мы разделили рабочий процесс:

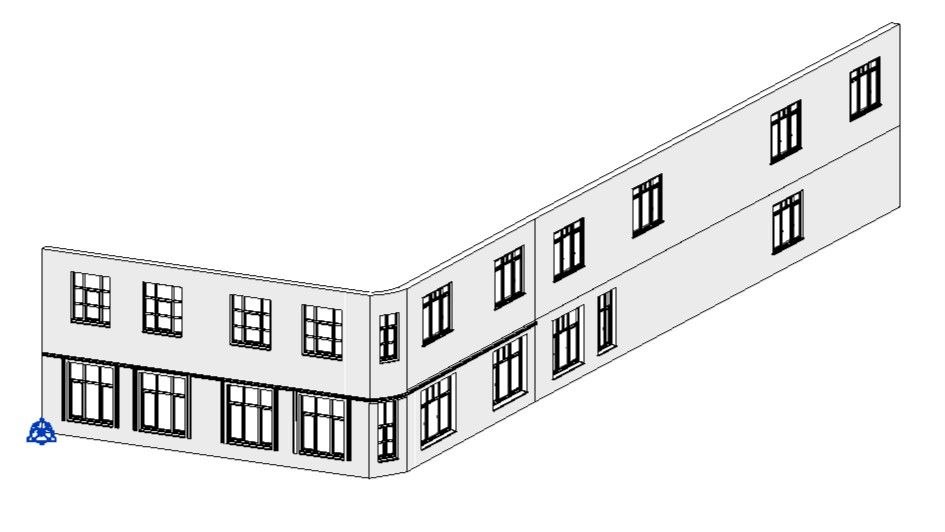

Autodesk Revit: Использовался для твердотельного моделирования основной геометрии здания (стены, оконные и дверные проемы, ровные карнизы).

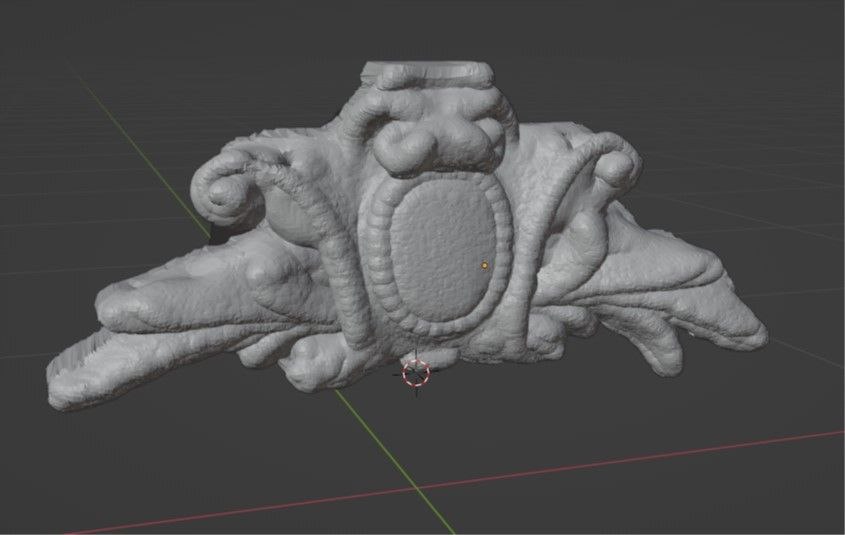

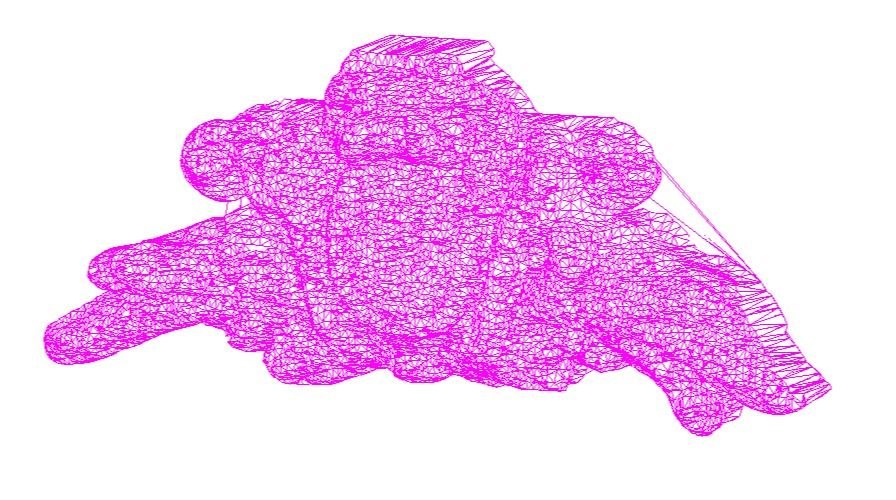

Blender: Применялся для сложного полигонального моделирования (ретопологии) исторической лепнины. Эта программа идеально подходит для органических, криволинейных форм, которые невозможно корректно описать стандартными BIM-инструментами.
В завершении мы интегрировали обе части в единую координатную среду, очистили модель от цифрового шума и экспортировали готовый результат в требуемом формате DWG.
Итог для заказчика
Заказчик принял работу с первого раза. Реставраторы получили точнейшую цифровую копию фасада, а проектировщики — чистые, структурированные данные, полностью готовые для создания чертежей и литейных форм.
Точность в инженерной геодезии начинается не с нажатия кнопки «сканировать». Она рождается из глубокого понимания конечной цели проектировщика, грамотно рассчитанного плана полевой съемки и профессионального владения софтом на этапе камеральной обработки.
